U21SL系列高纯减压阀

品牌：GENTEC/SYNAIM/FEDICO 型号： 说明：U21系列单级减压器适用于非腐蚀性、腐蚀性、有毒气体。膜片和阀体的密封采用硬密封的设计，降低泄漏率，同时提高了安全性和使用寿命。
产品介绍
特点

结构特点：

  • 316L不锈钢母体
  • 膜片式硬密封，泄漏率低
  • 可采用面板安装和后座安装
  • 压力表标准连接：1/4" FRS(M), 可选1/4" FRS(F)
  • 内部电解抛光
  • 高洁净的组装和包装适用于高洁净度的半导体行业
  • 使用寿命长
  • 100%氦气测试

材质：

  • 母体：316L
  • 阀座：PCTFE*, Vespel®
  • 膜片：316L
  • 上盖：316

功能特性：

  • 流量：Cv=0.14
  • 母体泄漏率：2×10-8 atm cc/sec He
  • 阀座泄漏率：4×10-8 atm cc/sec He
  • 设计验证压力：最大额定压力的150%
  • 设计爆破压力：最大额定压力的400%

工作条件：

  • 最大的入口压力：500 psi (35 bar), 3000 psi (206 bar)
  • 出口压力：0~25 psi (1.7 bar),0~50 psi (3bar), 0~100 psi (7 bar),0~250 psi (17 bar), 0~500 (35 bar)
  • 温度：-40°C~74°C (-40°F~165°F)

流道表面：

  • 标准：Ra 20µin
  • 可选：Ra 10µin

内部容积：

  • 4.6 cc




流量特性曲线图





订购指南

EX:
U21 SL B K - D F P - 91-92 - P
  型号 母体 母体孔 阀座 输入压力 输出压力 压力表 出气/出气连接 选项
   U21  SL: 316L  A  K: PCTFE  D: 3000 psi  F: 0~500 psi  W: 不带压力表  91: 1/4” FSR(F) 旋转螺帽  E: Ra 10 μin
     B  V: Vespel®  F: 500 psi  G: 0~250 psi  P: psi / bar 表  92: 1/4” FSR(M) 旋转螺帽  P: 面板安装
     G      I: 0~100 psi    41: 1/4” 对焊接管  H: Hastelloy®膜片
     J      K: 0~50 psi      
     M      L: 0~25 psi    





 

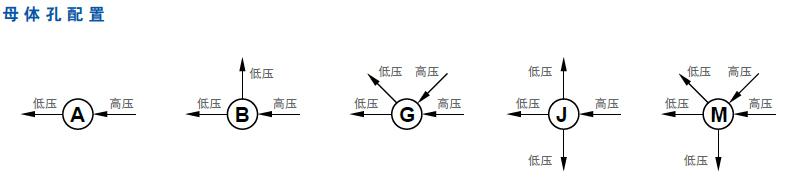

母体孔位置
